Crimpterminals im Stecker Aussenspiegelgehäuse :
female Sumitomo 8100-4030 für Kabel 0.5-0.75mm2, 8100-4029 für Kabel 0.22-0.35mm2
male (Pin 0,64 mm) 8100-4028, 8100-4027.
Erhältlich bei Alliexpress oder in den USA, evtl. in UK - http://www.automotiveconnectors.com.
Beiträge von gb3313
-
-
So ich habe es geschafft !
Hier kleine Anleitung zum Nachrüsten der beheizbaren Aussenspiegel.Erst das Spiegelglas und die Spiegelkappe demontieren (Anleitung hier http://mazdaman.x10host.com/ )
Nach Demontage der Türinnenverkleidung muss man den Lautsprecher abbauen, Clip der Kabelstrangbefestigung ausclipsen und das Aussenspiegelgehäuse (ohne Demontage des Fensterglases) abbauen. Das ist eigentlich der schwierigster Schritt, aber mit langen Zangen und mit abgewinkeltem Ringschlüssel 10 geht´s.
Nach Demontage des Aussenspiegelgehäuses den Klebeband an beiden Enden des Kabelstranges entfernen und durch Isolierschlauch 2 Kabel (0,35-0,5 mm2) durchziehen. An einer Seite Faston 2,8x0,5 crimpen (Vorsicht Faston 2,8x0,8 wackelt).Am Stecker in der Tür mit Hilfe einer Nadel roten und schwarzen Kabel mit Pin aussperren und ausziehen (s. Bild von Post 10). Hier kann man entweder direkt die Kabel anlöten oder man kann eine originale Steckerbuchse 2x1,5x16,5 mm nachrüsten. Z.B. Sumitomo 8100-4030 (leider nur in USA oder in China bestellbar, andere Alternative habe ich nicht gefunden).
http://prd.sws.co.jp/component…ail.php?number_s=81004030Dann Kabel richtig platzieren, einclipsen und Rest zusammenbauen.
Ich hoffe, daß das jemandem hilft. -
Vllt. könnten euch diese As-Built-Daten helfen ...
https://mazda3revolution.com/f…entid=230994&d=1518178029Und wer möchte damit etwas spielen, wird bestimmt AsBuiltExplorer brauchen ...
https://fordcom.de/download/asbuilt-explorer/# -
@stiffler - wohnhaft in CZ, aber in Sachsen bei Mazda Hellwig gekauft. Also echte dtsche. und puristische Primeline
Leider kann man die Beiträge nicht nachträglich editieren - Beitrag Nr.10 - die Teile-Nr. stammen aus dem US-Katalog, die richtigen EU-Nr. sind folgende
rechts NA9C-69-1G1, links NA9C-69-1G7 .
-
Hallo, ich befasse mich derzeit auch mit diesem Thema und als Primeline-Besitzer habe ich festgestellt, daß für die Nachrüstung nur neue Spiegelgläser NA9H691G7 (links) und NA9H691G1 (rechts) notwendig sind. Die Einspeisung geht bis zu dem letzten Konnektor unter der Türverkleidung (s. Anlage - Bild von Centerline). Also reicht an diese PIN A und G zwei Kabel anbinden und bis zum Spiegelglas durchziehen. Dazu braucht man 2 Stck. female crimp pin JST PH in den Halter einstecken. Vorsichtshalber empfehle ich dazu noch die Clips für Türverkleidung GJ6A68AB1 mitbesorgen (gerne brechen bei der Ausbau).
-
Hi Ulli,
verstanden. Mache ich so wie du schlägst vor.
Nochmals danke dir.
Gruß Jiri -
Danke Ulli,
jetzt weiß ich, daß der Sensor Schradder 3023 unter Singleprotokoll läuft (ebenso wie der von Mazda MX-5). Aber ein Umprogrammieren auf anderes Protokoll ist nicht möglich.
Also unbrauchbar ?
Gruß Jiri -
Hallo,
hätte jemand bitte Ahnung, ob RDKS-Sensoren vom Ford (S-Max Bj. 2016) für meinen G131 Bj. 2018 brauchbar sind ? Es ist mir ein Satz geblieben und ich überlege diesen Satz für meinen MX-5 für die WInterreifen zu benutzen.
Sendungsfrequenz ist gleich - 433 MHz und Ford mit Mazda hat auch eine enge Kooperation im Bereich des Automotive-Programming. Mit meinem OBD-Adapter kann ich beide Autos softwaremässig auch verwalten.
Ist das Daten-Protokoll (Sender / Empfänger - Luftdruck, Temperatur, Batteriezustand) identisch oder nicht ?
Vielen Dank vorab für ihre Kommentare. -
Hallo Andreas,

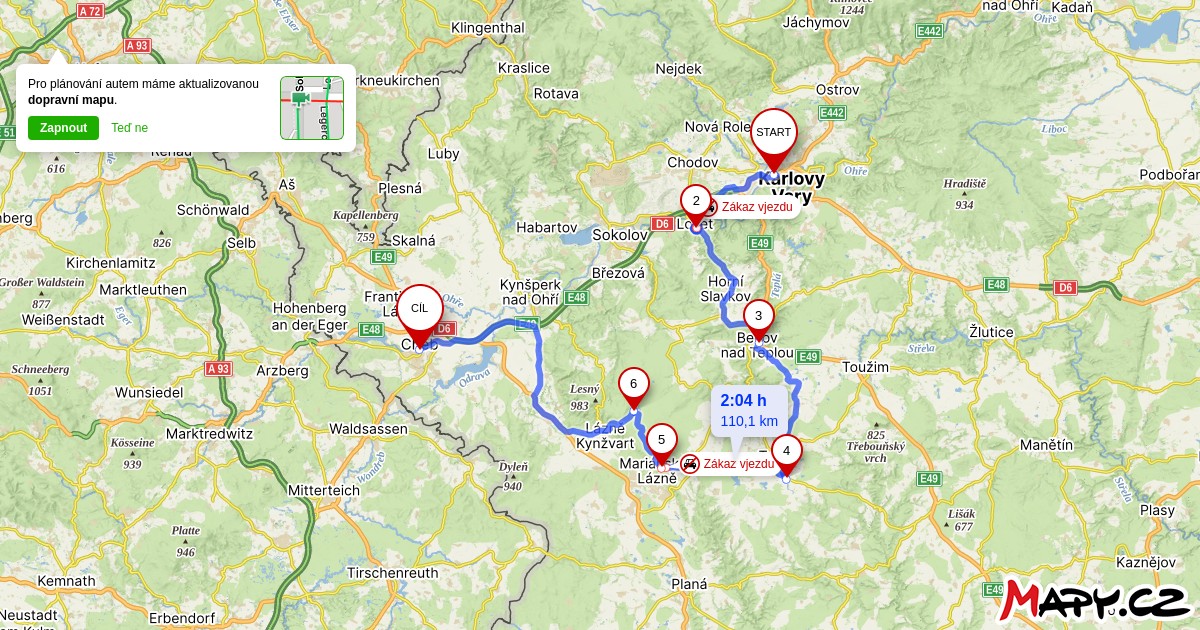

es gibt viele schöne Reiseziele in diesem Bäderdreieck - Karlovy Vary, Marianske Lazne, Frantiskovy Lazne. Ich würde dir die Altstadt Loket mit der Burg empfehlen, weiter Schloss Becov nad Teplou. Die Strecke entlang des Flusses Tepla ist kurvenreich, Strassenbelag leider unterschiedlicher Qualität. Weiter Kloster der Prämonstraten Tepla und danach Marienbad.https://www.hradloket.cz/#utm_…campaign=firmy.cz-1346601
https://www.zamek-becov.cz/cs#…ampaign=firmy.cz-12846717
http://www.klastertepla.cz/Für Naturfreunde ist sehenswert der Slavkovsky Les. Etwas versteckt ist der Waldschloss Kladska.
https://kladska.com/
Und Erzgebirge - bei schönem Wetter schöne Aussicht aus dem Berg Klinovec.
http://www.bozidar.cz/cs/zajim…e/rozhledna-klinovec.htmlhttps://mapy.cz/zakladni?plano…=&rt=&rt=&rt=&rt=&rt=&rt=
Vielleicht helfen dir diese Tipps.
Schöne Grüße aus CZ
Jiri -
Suche erfolgreich, kann zugemacht werden.
